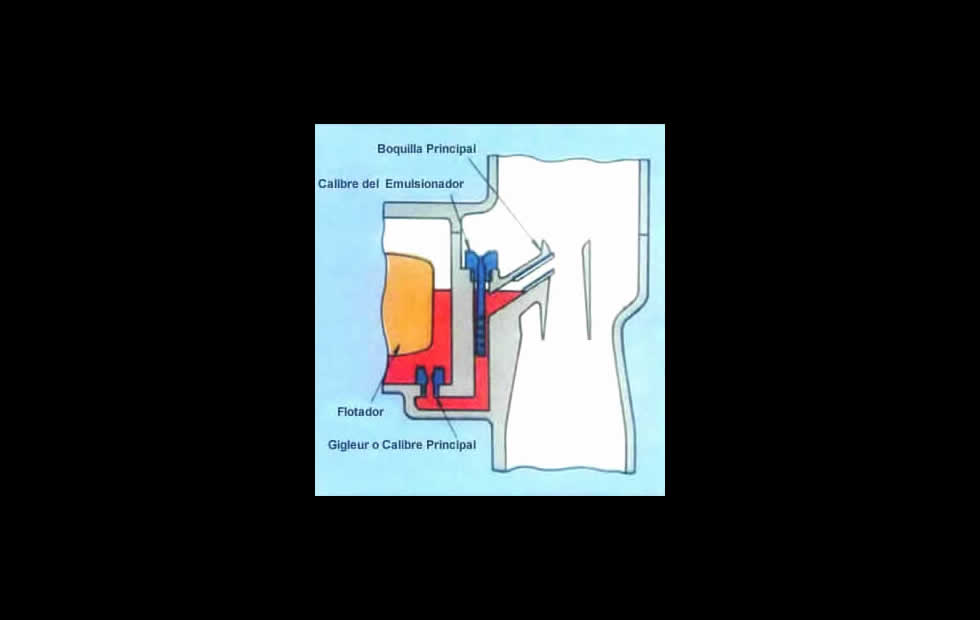

Boquilla Principal de Atomización

A velocidades superiores a 1.600 rpm. el carburador de motor alimenta los cilindros a través de una boquilla o difusor de diámetro fijo que arroja gasolina en al garganta. El calibre de esta boquilla no es modificable.
La boquilla principal de alimentación se fabrica con un diámetro de salida que produce atomización de gasolina. La caída de presión causada por la velocidad del aire que se desplaza hacia los cilindros permite que la presión atmosférica empuje la gasolina hacia la garganta del carburador desde la cuba principal.

La altura de la boquilla principal debe superar el nivel de bencina en la cuba por 1 a 1,5 milímetros, para impedir el derrame cuando se detiene el motor o cuando se transita por una pendiente.

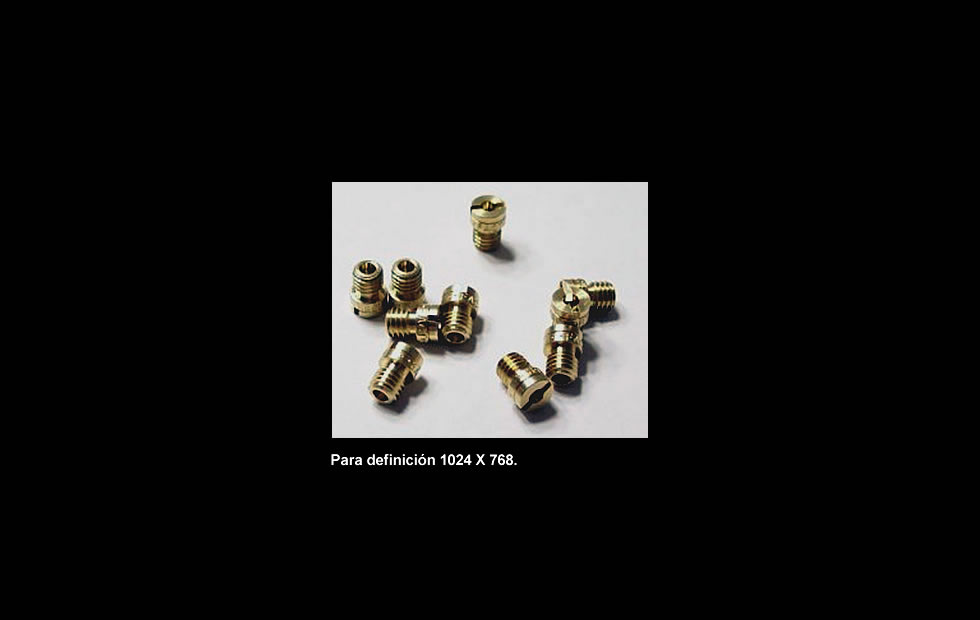

Calibre o Gicleur Principal

El volumen de combustible que sale por la boquilla principal es controlado por el gicleur o calibre principal del carburador. Consiste de un orificio de diámetro específico que restringe el paso de la gasolina.

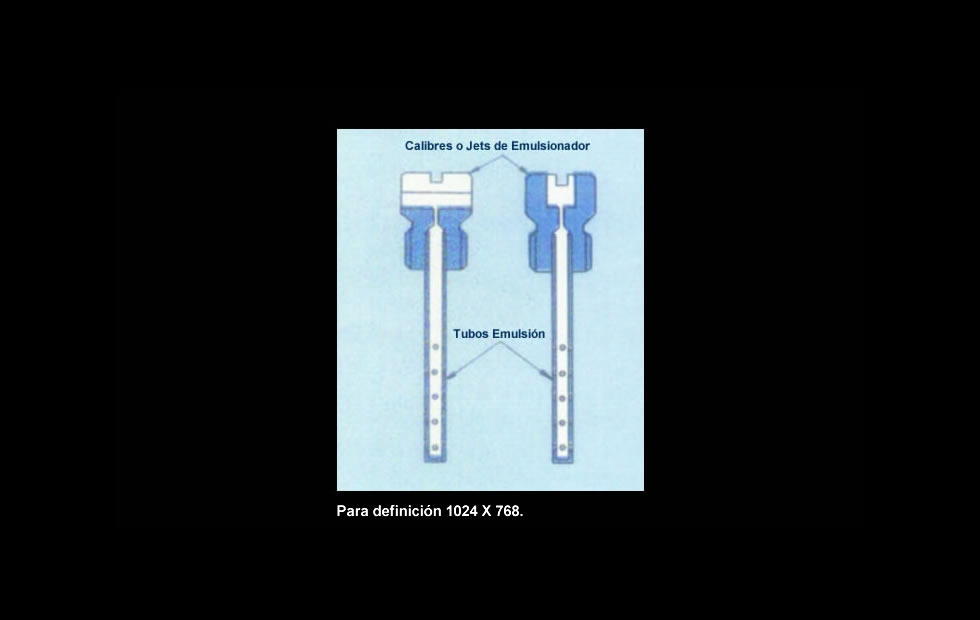

Tubo Emulsionador de Gasolina

Mejora la mezcla entre aire y combustible. Permite que una parte del aire de admisión ingrese al tubo emulsionador y pase a través de la gasolina en forma de burbujas, produciendo espuma. El aire ingresa al tubo emulsionador a través de un orificio o jet de diámetro específico. Este calibre es modificable. Se puede cambiar por otros de diferente diámetro.

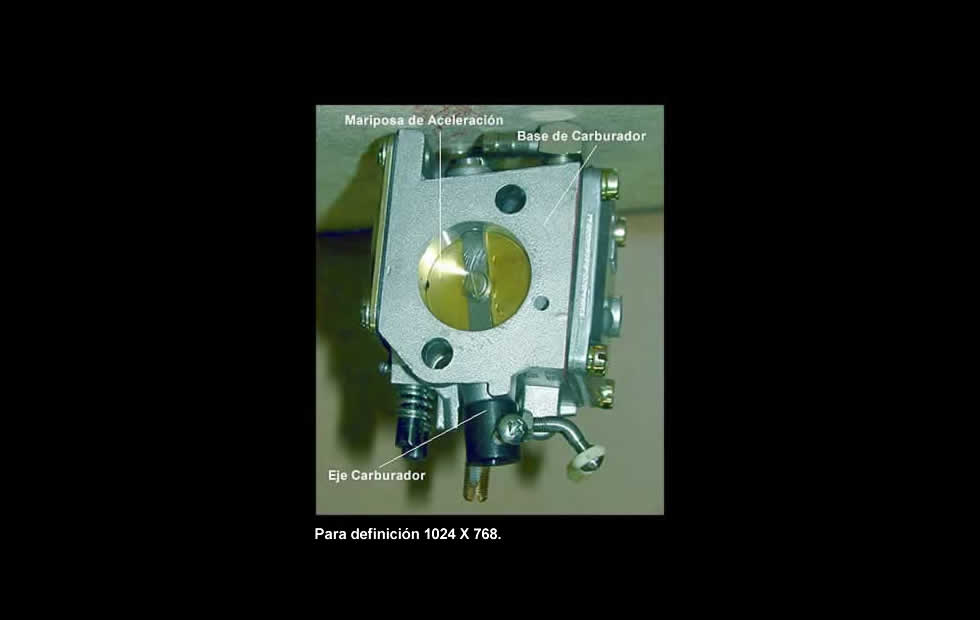

Obturador o Mariposa de Aceleración

La velocidad de un motor se controla permitiendo o impidiendo que la mezcla ingrese a los cilindros. Cuando la mariposa de aceleración se abre y el motor supera la velocidad mínima (ralentí), la boquilla principal recién inicia el suministro de combustible atomizado. La mariposa de aceleración regula la velocidad de llenado de los cilindros monitoreando el rendimiento volumétrico.

EL CLIENTE QUE SE VA POR PRECIO, VOLVERÁ POR SERVICIO

El Carburador de Venturi Fijo

El flujo de aire acelera a través de la garganta y pasajes de admisión para llegar a los cilindros. A mayor volumen de aire admitido, mayor es el vacío generado. Es decir, a mayor rendimiento volumétrico, mayor será la depresión en la garganta de admisión.
El carburador es sensible a las variaciones de presión y entrega mayor volumen de combustible cuando la depresión es alta y gradualmente disminuye el suministro a medida que baja.
En alta velocidad se utiliza el sistema principal de alimentación, encargado de atomizar la gasolina a través de la boquilla, principal. Pulsar en la imagen siguiente.

Sin embargo, cuando la velocidad del aire no es suficiente para generar un vacío mínimo, el carburador deja de proveer combustible por su boquilla principal y utiliza el circuito de ralentí para hacer llegar gasolina.

Sistema de Baja Velocidad o Ralentí

La velocidad de ralentí es el número de revoluciones mínimas que requiere el motor para mantenerse girando.
En ralentí, la mariposa de aceleración obstruye la garganta. Los cilindros siguen funcionando y bajo la mariposa se genera una presión negativa de alrededor de 25 milímetros de mercurio. Esta depresión es aprovechada por el sistema el cual utiliza la presión atmosférica para empujar la gasolina a través del sistema de baja velocidad. El combustible sale a la garganta por un orificio o lumbrera de ralentí que se encuentra más abajo de la mariposa de aceleración. Ver la imagen siguiente.

Sistema de Transferencia

Una vez que la mariposa de aceleración recorre los primeros grados de apertura descubre otro orificio, llamado lumbrera de ralentí rápido, el que forma parte del sistema de transferencia.
Mientras se alcanza el vacío necesario para que se inicie la alimentación a través del circuito de alimentación principal, el carburador emplea el sistema de transferencia para proveer gasolina a velocidad de ralentí rápido. Ver la imagen.

Una vez que la mariposa de aceleración permite el flujo de aire para crear el nivel de vacío suficiente en el venturi de la garganta, el suministro de combustible por el sistema de ralentí y transferencia se detiene y ahora el carburador comienza a alimentar el motor a través de su circuito principal. El combustible que aun se encuentra en el pozo de baja (ralentí y transferencia), es absorbido por el sistema principal y el gicleur de baja se transforma en jet de aire.
